Spax Connecteur d’angle avec nervure ,170 x 110 x 95 x 3,0 mm ,25 Stk. - Boîte M

Spax Connecteur d’angle avec nervure ,170 x 110 x 95 x 3,0 mm ,25 Stk. - Boîte M

Référence: SXABR170
EAN: 4003530263507

À utiliser par ex. pour les traverses élevées
Capacité à supporter des charges très élevées - transmission de charges élevées possible
Connecteur d’angle à ailes inégales, à usage universel
Excellent pour absorber les charges F2/F3, par ex. les forces de cisaillement dans le sens longitudinal de la traverse ou du mur - transmission de charges élevées possible
Fixation sur le bois avec clous d’ancrage SPAX ou vis pour connecteur bois SPAX

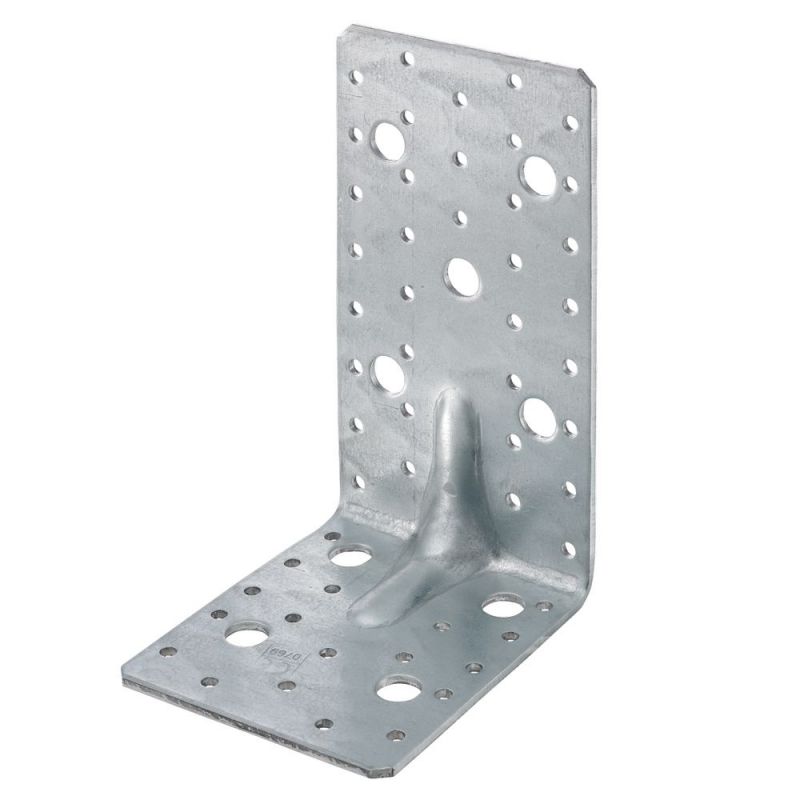

L’illustration montre la variante du produit 170 x 110 x 95 x 3,0 mm – SXABR170
Pour les assemblages bois/bois et bois/béton

Description

La caractéristique particulière de l'éclisse angulaire avec nervure SXABR170 réside dans les différentes longueurs des deux branches. La branche la plus longue, qui est vissée ou clouée aux traverses ou aux pannes, garantit qu'il est possible de supporter des charges F2 et F3 (forces de cisaillement dans le sens longitudinal du bois) très élevées. Le basculement de traverses ou de pannes hautes est également assuré par la longue branche et la nervure centrale est également stabilisante. Pour le raccordement du SXABR avec nervure au béton, nous avons prévu plusieurs trous de 13 mm, les petits trous servent à la fixation de l'équerre au bois avec des vis d'assemblage pour bois SPAX et des clous annelés SPAX. Cela signifie pour vous : en particulier pour les grandes dimensions de bois, la charge est fortement supportée par la branche longue, vous n'avez pas besoin de sécurité supplémentaire contre le cisaillement.

Détails techniques

EAN:4003530263507
Hauteur H:170 mm
Diamètre du trou N1:5 mm
Diamètre du trou N2:13 mm
Quantité de trous N1:53 Stk.
Quantité de trous N2:9 Stk.
Longueur L:110 mm
Matériel:Acier
Épaisseur de la feuille:3 mm
Référence:SXABR170
Surface:Zingué
Largeur B:95 mm
